单列圆柱滚子轴承

圆柱滚子轴承的滚子和滚道之间为线接触。它们具有很高的承载能力，主要承受径向载荷。滚动体和滚道法兰之间的摩擦很小，因此适合高速旋转。根据滚道是否带有凸缘，可分为单列圆柱滚子轴承（NU、NJ、NUP、N、NF 等）和双列圆柱滚子轴承（NNU、NN 等）。这类轴承的内圈和外圈是可分离的。

内圈或外圈无挡边的圆柱滚子轴承允许内圈和外圈之间有轴向相对运动，因此可用作自由端轴承。内圈和外圈一侧有双挡边，另一侧有单挡边的圆柱滚子轴承可以承受一定程度的单向轴向载荷。它们通常使用冲压钢保持架或机加工实心铜合金保持架。不过，也有一些产品使用模制聚酰胺保持架。

特点

1.滚子和滚道采用线接触或改良线接触，因此径向承载能力高，适用于重载和冲击载荷。

2.摩擦系数低，适合高速运转，极限转速接近深沟球轴承。

3.N 型和 NU 型轴承允许轴向移动，以适应由于热膨胀或安装误差造成的轴和轴承座相对位置的变化，并可用作自由端支撑。

4.对轴或轴承座的加工精度要求很高；必须严格控制轴承安装后外圈轴线的相对偏差，以防止应力集中。

5.内环或外环可以分离，便于安装和拆卸。

产品特点圆柱滚子与滚道成直线接触，因此径向承载能力高。适用于重载、冲击载荷以及高速旋转。

圆柱滚子轴承的滚道和滚动体具有特定的几何形状。改进设计可提高承载能力。凸缘和滚子端面的新颖结构设计不仅提高了轴向承载能力，还改善了滚子端面与凸缘接触区域的润滑条件，从而提高了轴承的性能。

单列轴承

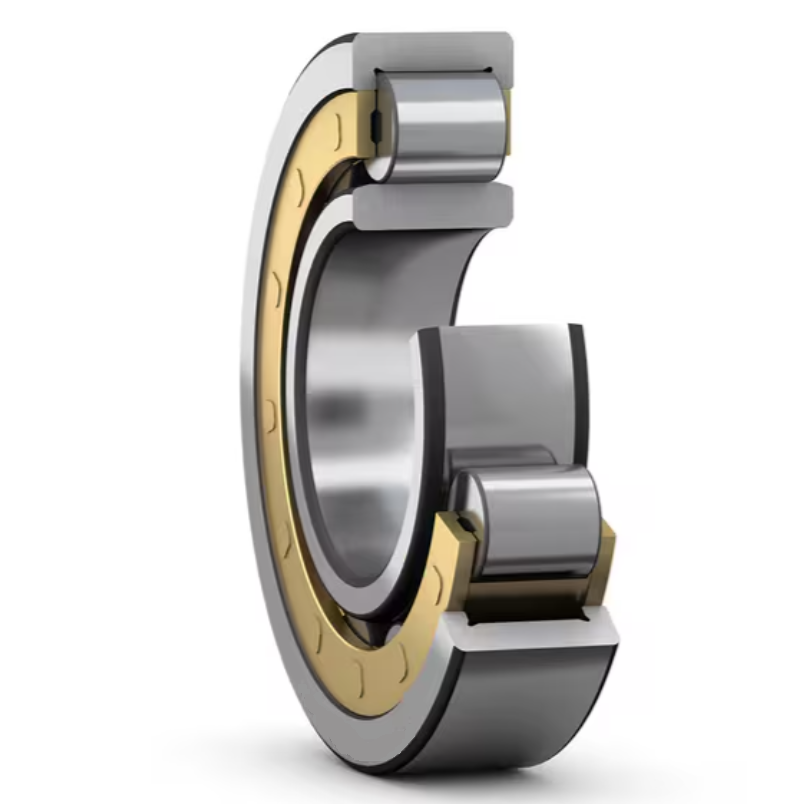

N 型和 NU 型：N 型轴承的外圈没有凸缘，但内圈两侧有凸缘。这允许轴和轴承座之间在两个方向上产生轴向位移。NU 型轴承的外圈两侧有凸缘，但内圈上没有凸缘。这也允许轴和轴承座之间在两个方向上产生轴向位移。因此，这种结构适合用作浮动端轴承。

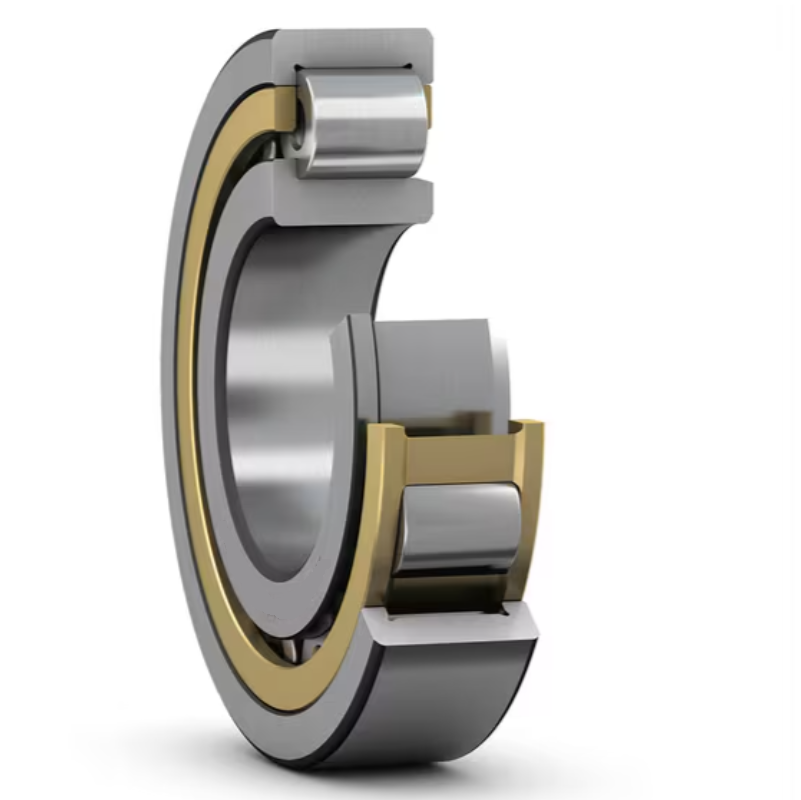

NJ 和 NF 型：NJ 型轴承外圈两侧有凸缘，内圈一侧有凸缘。这可以承受一定的单向轴向载荷。NF 型轴承的外圈一侧有凸缘，内圈两侧有凸缘。这也能承受一定的单向轴向载荷。因此，这种结构适合用作单向轴向定位轴承。

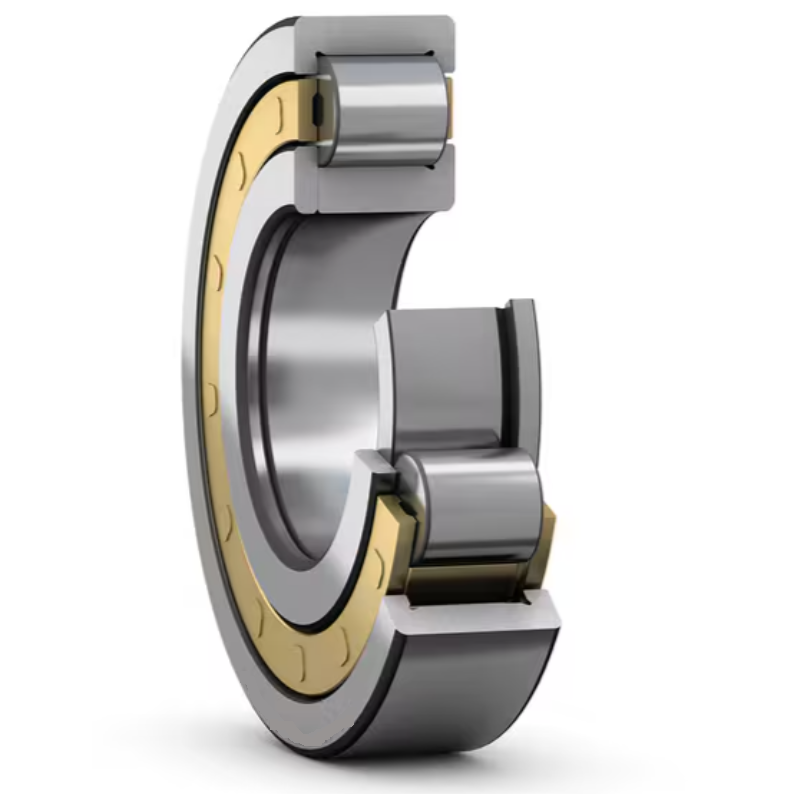

NUP 和 NFP 型：NUP 型轴承外圈两侧有法兰，内圈一侧有（固定的）单法兰，另一侧有可分离的平挡圈。这样可以承受一定的双向轴向载荷。

NFP 型轴承的外圈一侧是固定的单挡圈，另一侧是可分离的平挡圈。内圈两侧都有挡圈。它还能承受一定的双向轴向载荷。这种轴承可以限制轴相对于轴承座的双向轴向位移。因此，它适合用作固定端轴承。

NH (NJ+HJ) 类型

NH 型轴承是 NJ 型轴承和 HJ 型斜挡圈的组合。由于 NUP 型轴承的内圈相对较短，而且平面挡圈不是固定的，因此使用起来很不方便。NH 型轴承可以利用 NJ 型轴承内圈的整个宽度，与轴保持更紧密的配合。此外，NH 型轴承更易于安装和拆卸。

NH 型轴承可以限制轴相对于轴承座在两个方向上的轴向位移。因此，它适合用作固定端轴承。
