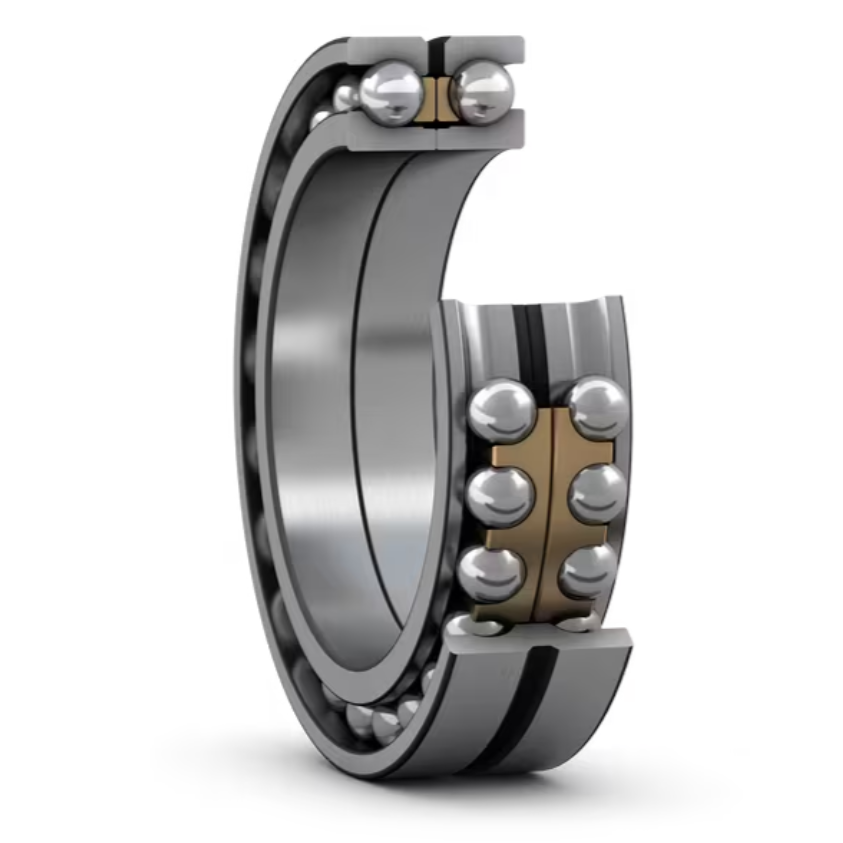

双列角接触球轴承

四点接触球轴承是一种可分离的向心单列角接触球轴承，属于工业机械的基本部件，主要应用于发动机、起重机械和机器人等高轴向载荷场合[1-2]。其内圈和外圈采用桃形截面滚道设计，在空载或纯径向载荷下钢球与滚道形成四点接触，在纯轴向载荷下切换为两点接触，从而兼具单列角接触轴承和双列角接触轴承的功能，能够承受径向和双向轴向的组合载荷。

这些轴承采用剖分式内圈或外圈结构。WJZW 等型号采用双半内圈设计，可容纳更多钢球，从而提高承载能力。接触角通常为 35° 或 45°。与双列轴承相比，它们具有更小的轴向空间、更高的极限转速和更小的轴向游隙等优点。剖分式结构便于安装，与圆柱滚子轴承组合时可优化润滑。典型规格的内孔直径为 16-650mm，转速为 1500-17000r/min，适用于螺栓预紧扭矩控制和定期润滑维护。

I.四点接触球轴承是一种向心单列角接触球轴承。滚道设计用于承受两个方向的轴向载荷。四点接触球轴承可承受的径向载荷仅为轴向载荷的一小部分。与双列轴承相比，四点接触球轴承所需的轴向空间要小得多。

由 QJ 设计的 WJZW 四点接触球轴承的接触角为 35° 或 45°。内圈为复合内圈。这样就可以在轴承中安装更多的球，从而提供更高的承载能力。这种 WJZW 四点接触球轴承采用可分离式设计，即带有球和保持架组件的外圈可与两个内圈分开安装。

II.四点接触球轴承的内圈（或外圈）由两个半圈精确装配而成。其整体外周（或内圈）的曲率半径非常小，确保球与内圈和外圈之间有四点接触。这在提高径向承载能力的同时，也使其能够在紧凑的尺寸内承受两个方向的较大轴向载荷。由于其轴向间隙相对较小，接触角较大（通常为 35°），因此在两个方向上都能提供出色的轴向约束。

III.四点接触球轴承的允许转速也非常高，运行非常平稳。四点接触球轴承的两个半圈可以从轴承组件中拆卸下来单独安装。因此，四点接触球轴承可在高速运转时承受较大的径向和轴向载荷，因此在发动机中得到广泛应用。

询问！

描述

(毫米)					千牛			（转速）
边界尺寸					基本额定负载			速度评级		角度	轴承代码
					基本额定负载
d	D	B/C	r 1.2 分钟	r 3.4分钟		Cr	Cor	油脂	石油	α	新	旧

100	170	60.3	2.1	2.1		135	145	2200	3200	40	3220X1	4086920H
	180	60.3	2.1	2.1		157	220	2000	3000	32	3220
	215	82.6	3	3		255	355	1800	2600	32	3320

105	190	65.1	2.1	2.1		168	186	1900	2800	32	3221

110	200	69.8	2.1	2.1		190	270	1900	2800	32	3222M
	240	92.1	3	3		292	355	1700	2400	32	3322

120	180	56	2.1	2.1		148	192	1900	2800	32	4024X2D
	180	60	2.1	2.1		148	192	1900	2800	32	4024DM	4086124H
	190	66	2.1	2.1		182	230	1900	2800	32	4024X3DM	4086124KH

	190	66	2.1	2.1		190	240	1900	2800	32		156724H
	260	106	3	3		314	390	1700	2400	45	3324

130	200	75	2.1	2.1		121	208	1700	2400	45	4026X2DM	4086726H

140	209.5	66	2.1	2.1		174	239	1700	2400	40	4028X3DM	86728H
	210	66	2.1	2.1		174	239	1700	2400	40	4028X2DM	156928H
	210	69	2.1	2.1		174	239	1700	2400	40	4028DM	4086128H

150	225	73	2.1	2.1		199	277	1600	2200	40	4030X2DM	86730H
	225	75	2.1	2.1		199	277	1600	2200	40	4030DM	4086130H
	230	70	2.1	2.1		221	300	1600	2200	40	4030X3DM	86830H

	240	84	2.1	2.1		258	345	1600	2200	40	305248	156730H

160	215	56/50	1.1	2		128	213	1600	2200	40	305608A	156932H
	239.5	76	2	2		225	320	1600	2200	40		156132KH
	240	58	2	2		146	255	1600	2200	40	3032X2DM	4086132KH

	240	76	2.1	2.1		225	320	1600	2200	40	4032X2DM	156132H
	240	80	2.1	2.1		161	289	1600	2200	45	4032DM	4086132H

170	259.5	84	2.1	2.1		270	385	1500	2000	40	4934X3DM	40886734H
	260	84	2.1	2.1		270	385	1400	1900	40	305180	156134H


170	260	90	2.1	2.1		270	385	1500	2000	40	4034DM	4086134H

175	280	92	2.1	2.1		293	435	1300	1800	40	4635DM

180	250	66	2.1	2.1		190	300	1500	2000	40	4936X2DM
	249.5	70	2.1	2.1		185	285	1500	2000	40	4936DM
	249.5	70	2.5	2.5				1400	1900	40		156936KH

	250	70	2.1	2.1		190	300	1400	1900	40		156936H
	259.5	66	2.1	2.1		262	390	1400	1900	40	4936X3DM	86736H
	280	92	2.1	2.1		300	455	1300	1800	32	4036X2DM

	280	100	2.1	2.1		300	455	1300	1800	40	4036DM	4086136H

190	255	66/58	1.1	1.1		170	280	1300	1800	40	4938X3-1DM
	269.5	66	2.1	2.1		267	405	1300	1800	32	4938X3DM	86738H
	290	92	2.1	1.1		325	505	1200	1700	32	4038X2DM

	290	100	2.1	1.1		363	516	1200	1700	40	4038DM	4086138H

200	279.5	76	2.1	2.1		240	378	1200	1700	40	4940X3DM	86740H
	280	76	2.1	2.1		226	360	1200	1700	40	4940X2DM
	280	80	2.1	2.1		240	378	1200	1700	40		156940H

	289.5	76	2.1	2.1		299	465	1200	1700	32	4940X3D-1M	86840H
	309.5	96	3	3		355	560	1100	1600	40	4040X3DM
	310	96	3	3		355	560	1100	1600	40	305352	156140H

	310	109	3	3		364	592	1100	1600	40	4040DM	4086140H

220	300	76/70	1.1	2		231	405	1100	1600	40	4944X2DM
	309.5	76	3	3		335	545	1000	1500	32	4944X3D	86744H
	340	118	3	3		377	599	1000	1500	40	4044DM	4086144H

230	329.5	80	3	3		360	615	950	1400	32	4946X1DM	86746H

240	359.5	118	3	3		361	651	900	1300	40	4048X1DM	4086148KH


240	360	118	3	3		361	651	900	1300	40	4048DM	4086148H
	370	112	3	3		389	650	900	1300	40	4048X3DM	86748KH
	440	144	3	3		421	1008	850	1200	40	3248X2DM	86748H

250	340	76/70	2.1	2.1		274	515	950	1400	40	305611A	86750H

260	369.5	92	4	4		375	670	850	1200	32	4952X3DM	86752H
	400	130	4	4		505	945	850	1200	40	305174B	156152H
	400	140	4	4		455	835	850	1200	40	4052DM	4086152H

280	389.5	92	4	4		380	740	850	1200	32	4956X3D-1M	86756KH
	390	92	4	4		380	740	850	1200	40	4956X3DM	86756H
	420	140	4	4		426	867	800	1100	40	4056DM	4086156H

300	419.5	112	4	4		409	800	800	1100	40		86760H
	460	160	4	4		485	860	800	1100	40	4060DM	4086160H

320	459.5	140	4	4		400	530	700	1000	40	4064X3DM	86764H
	480	160	4	4		510	910	700	1000	40	4064DM	4086164H

340	520	180	5	5		610	1040	600	900	40	4068DM	4086168H

360	540	164	5	5		625	1180	500	800	40	4072X2DM	4086172K

650	780	84	5	5		598	1530	360	480	30	309984

900	1030	135	5	4		650	2400	220	320	30	311631

1000	1170	140	5	2.5		820	3100	190	280	30	311495
